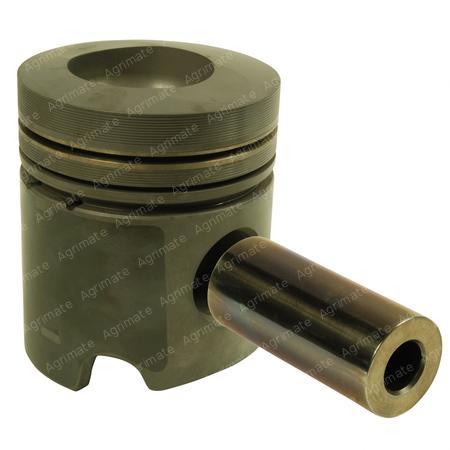

PISTON & PIN Ø 102 MM – WITH INTERNAL COOLING

PISTON & PIN

The Piston & Pin Ø 102 Mm – With Internal Cooling is a replacement part that fits 88 machines, including Deutz 120, Deutz 2006 and Deutz 3.50 S. It cross-references OEM part numbers from Deutz (KHD), SDF Parts and Massey Ferguson (e.g. 02231659). Key dimensions: Pin yes, Al-fin ✔, CH (mm) 74.00.

£44.99 exc. VAT
£53.99 inc. VAT
In Stock
Category Piston > Piston and Liner Kit > Engine Parts
Weight 1.85 kg
Dimensions (L×W×H) 14.5 x 14.5 x 11 cm

Compatible Vehicles & Equipment

Type Make Model Engine Make Engine Model
Tractor Deutz 120 Deutz F 6L 913
Tractor Deutz 120 Deutz F 6L 913
Tractor Deutz 2006 Deutz F 6L 913
Tractor Deutz 3.50 S Deutz F 3L 913
Tractor Deutz 3.50 SC Deutz F 3L 913
Tractor Deutz 3.50 V/F Deutz F 3L 913
Tractor Deutz 3.50 VC Deutz F 3L 913
Tractor Deutz 3.50S Deutz F 3L 913
Tractor Deutz 3.50V/F Deutz F 3L 913
Tractor Deutz 3.57 Deutz F 3L 913
Tractor Deutz 3.70V/F Deutz F 4L 913
Tractor Deutz 3.75 VC Deutz F 4L 913
Tractor Deutz 3.80 SC Deutz F 4L 913
Tractor Deutz 3.90 F Deutz F 3L 913
Tractor Deutz 3.90 S Deutz F 3L 913
Tractor Deutz 3.90 SC Deutz F 4L 913
Tractor Deutz 3.90 VC Deutz F 4L 913
Tractor Deutz 3.90F Deutz F 4L 913
Tractor Deutz 3.90S Deutz F 4L 913
Tractor Deutz 3500 Deutz F 3L 913
Tractor Deutz 3900 Deutz F 4L 913
Tractor Deutz 4.17 Deutz F 4L 913
Tractor Deutz 4.17 Deutz F 4L 913
Tractor Deutz 4.30 Deutz F 4L 913
Tractor Deutz 4.31 Deutz F 4L 913
Tractor Deutz 4.31 Deutz F 4L 913
Tractor Deutz 4.36 Deutz F 4L 913
Tractor Deutz 6.08 Deutz F 6L 913
Tractor Deutz 6.16 Deutz F 6L 913
Tractor Deutz 6.17 Deutz F 6L 913
Tractor Deutz 6.21 Deutz BF 6L 913
Tractor Deutz 6.28 Deutz F 6L 913
Tractor Deutz 6.30 Deutz F 6L 913
Tractor Deutz 60 Deutz F 3L 913
Tractor Deutz 60 Deutz F 3L 913
Tractor Deutz 6007 Deutz F 3L 913
Tractor Deutz 6007A Deutz F 3L 913
Tractor Deutz 6007C Deutz F 3L 913
Tractor Deutz 6007F Deutz F 3L 913
Tractor Deutz 70 Deutz F 4L 913
Tractor Deutz 70 Deutz F 4L 913
Tractor Deutz 7807 Deutz F 4L 913
Tractor Deutz 7807A Deutz F 4L 913
Tractor Deutz 7807C Deutz F 4L 913
Tractor Deutz 80 Deutz F 4L 913
Tractor Deutz 80 Deutz F 4L 913
Tractor Deutz 80 Deutz F 4L 913
Tractor Deutz 80 Deutz F 4L 913
Tractor Deutz 80 A Deutz F 4L 913
Tractor Deutz 85 Deutz F 5L 912
Tractor Deutz 86 Deutz F 4L 913
Tractor Deutz 92 Deutz F 4L 913
Tractor Fendt 203P/II Deutz F 3L 913
Tractor Fendt 203PA/II Deutz F 3L 913
Tractor Fendt 203V/II Deutz F 3L 913
Tractor Fendt 203VA/II Deutz F 3L 913
Tractor Fendt 205P Deutz F 4L 913
Tractor Fendt 205PA Deutz F 4L 913
Tractor Fendt 250K Deutz F 3L 913
Tractor Fendt 250KA Deutz F 3L 913
Tractor Fendt 250LE Deutz F 3L 913
Tractor Fendt 260P Deutz F 3L 913
Tractor Fendt 260PA Deutz F 3L 913
Tractor Fendt 260S Deutz F 3L 913
Tractor Fendt 260SA Deutz F 3L 913
Tractor Fendt 260VA Deutz F 3L 913
Tractor Fendt 275SA Deutz F 4L 913
Tractor Fendt 275V Deutz F 4L 913
Tractor Fendt 280P Deutz F 4L 913
Tractor Fendt 280PA Deutz F 4L 913
Tractor Fendt Agrobil S821 Deutz F 4L 913 H
Tractor Fendt F275GTAII Kommunal Deutz F 4L 913 H
Tractor Fendt F275GTII Deutz F 4L 913 H
Tractor Fendt F275GTII Kommunal Deutz F 4L 913 H
Tractor Fendt F360GTF Deutz F 3L 913 H
Tractor Fendt F360GTH Deutz F 3L 913 H
Tractor Fendt F370GT Deutz F 4L 913 H
Tractor Fendt F370GTA Deutz F 4L 913 H
Tractor Fendt F380GHA Deutz F 4L 913 H
Tractor Fendt F380GT Deutz F 4L 913 H
Tractor Fendt F380GTA Deutz F 4L 913 H
Tractor Fendt F380GTH Deutz F 4L 913 H
Tractor Fendt F395GHA Deutz F 6L 913
Tractor Fendt F395GTA Deutz F 6L 913
Tractor Fendt FL360 Deutz F 3L 913 H
Tractor Fendt FL365 Deutz F 3L 913 H
Tractor Fendt FL380 Deutz F 4L 913 H
Tractor Fendt FLA380 Deutz F 4L 913 H

Technical Specifications

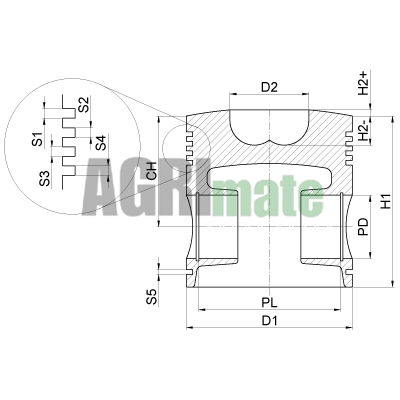

Technical drawing for PISTON & PIN
Ø 102 MM – WITH INTERNAL COOLING
Weight 1.85 kg
Dimensions 14.5 x 14.5 x 11 cm
Pin yes
Al-fin
CH (mm) 74.00
D1 (mm) 101.9
D2 (mm) 56.00
H1 (mm) 122.30
H2 (mm) -21.30
PD (mm) 35.00
PL (mm) 80.00
S1 (mm) 2.50
S2 (mm) 2.60
S3 (mm) 5.00
Piston rings

OEM Cross References

Deutz (KHD)

02231659

SDF Parts

02231659

Deutz (KHD)

02233306

Massey Ferguson

02233306

SDF Parts

02233306

Deutz (KHD)

02236679

Deutz-Fahr

02236679

Massey Ferguson

02236679

SDF Parts

02236679

Deutz (KHD)

02239496

Massey Ferguson

02239496

Massey Ferguson

02394496

Deutz (KHD)

04152183

Deutz-Fahr

04152183

Same

04152183

SDF Parts

04152183

Deutz (KHD)

2231659

Massey Ferguson

2231659

Deutz (KHD)

2233306

Deutz (KHD)

2236679

Deutz (KHD)

2239496

Massey Ferguson

2239496

Deutz (KHD)

2394496

Massey Ferguson

2394496

AGCO

4152183

Deutz (KHD)

4152183

Massey Ferguson

4152183

JLG

DTZ02233306

JLG

DTZ04152183

Fendt

F100.004.152.183

Massey Ferguson

F100.004.152.183

AGCO

F100002236679

Fendt

F100002236679

AGCO

F100004152183

Fendt

F100004152183

Massey Ferguson

F100004152183

Massey Ferguson

S58899

John Deere

VPB2710

Ø 102 MM - WITH INTERNAL COOLING
